HDTV灰度测试卡

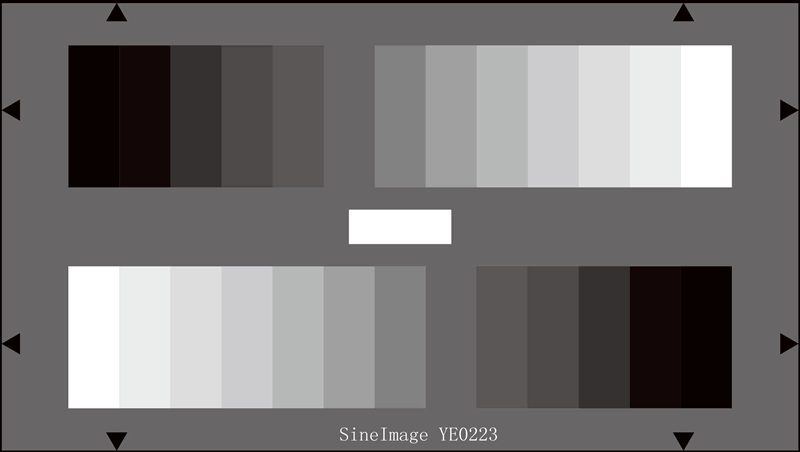

HDTV灰度测试卡简介

HDTV灰度测试卡用于摄像机的色调再现评估,两个13度灰阶条按相反的方向排列在灰色背景(D=0.75)中,灰阶条以对数分等级。

灰阶密度:伽马=0.45,透射值(亮度):伽马=2.2,刚好是伽马=0.45的倒数值。一个最佳伽马校正的摄像机的输出信号产生两个相反的13度线性步进信号。

灰阶的对比范围是200:1。

HDTV灰度测试图卡反射式

13度灰阶测试卡参数表


Step
灰阶等级
Density
密度
Reflectancein%
反射率
1 0.05 89
2 0.13 74
3 0.21 62
4 0.30 50
5 0.40 40
6 0.51 31
7 0.63 23
8 0.78 17
9 0.95 11
10 1.15 7
11 1.41 4
12 1.77 2
13 2.35 0.5

两个灰阶条之间的白色区域的密度为D=0.05(反射率=89%)。
