使用超声波膜厚仪对花纹钢板的厚度测量

发布时间:2019-06-26 08:49
       使用超声波膜厚仪对花纹钢板的厚度测量?这是不正确的厚度测量方式,超声波膜厚仪的测量量程一般在1.25mm以下,而花纹钢板的厚度最薄的都在2.5mm,所以不能使用超声波膜厚仪对其进行厚度测量,那么使用什么工具对花纹钢板进行测量好呢?下面我们就来了解下。

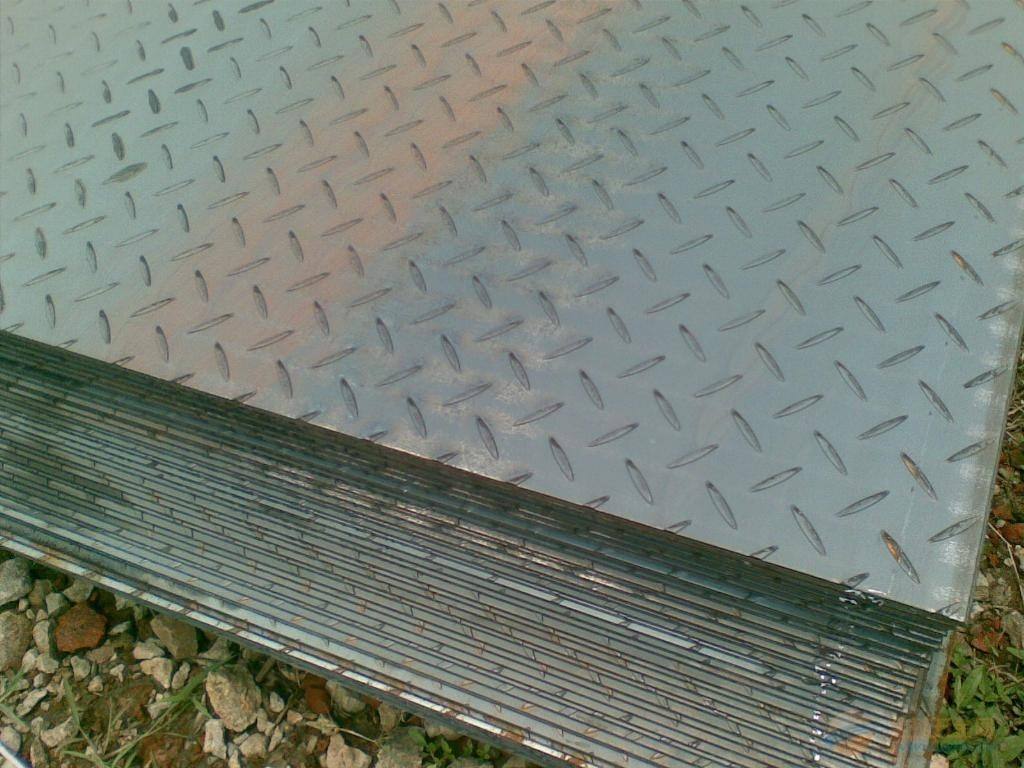

花纹钢板外观

花纹钢板外观

       花纹钢板在我们生产生活中使用的较多,常见的花纹钢板的使用就是车辆,例如货车车辆尾部装载货物上下的钢板就是花纹钢板的一种,这种钢板的好处是自带花纹,能够增加钢板的强度和增加摩擦力。再如工业上会将这种花纹钢板进行焊接,铺成钢板路或者是楼梯。花纹钢板的高强度和防滑性能都使得这种钢板应用范围广,不过这种钢板的强度与其厚度是密切相关的。今天我们就来了解下花纹钢板的厚度测量知识,因为这种钢板与生活和工业生产安全密切相关,所以在测量过程中的精度要求较高,为了提高数据的相关性,我们截取了GB/T3277-91花纹钢板中华人民共和国国家标准中的部分内容如下:

       在GB/T3277-91花纹钢板中华人民共和国国家标准中,对花纹钢板的尺寸、外形、重量及允许偏差有做出相关规定,花纹钢板的尺寸应符合:基本厚度 2.5mm,3.0mm,3.5mm,4.0mm,4.5mm,5.0mm,5.5mm,6.0mm,7.0mm,8.0mm。花纹钢板的基本厚度及允许偏差和理论重量应符合下表的规定(如下图)。

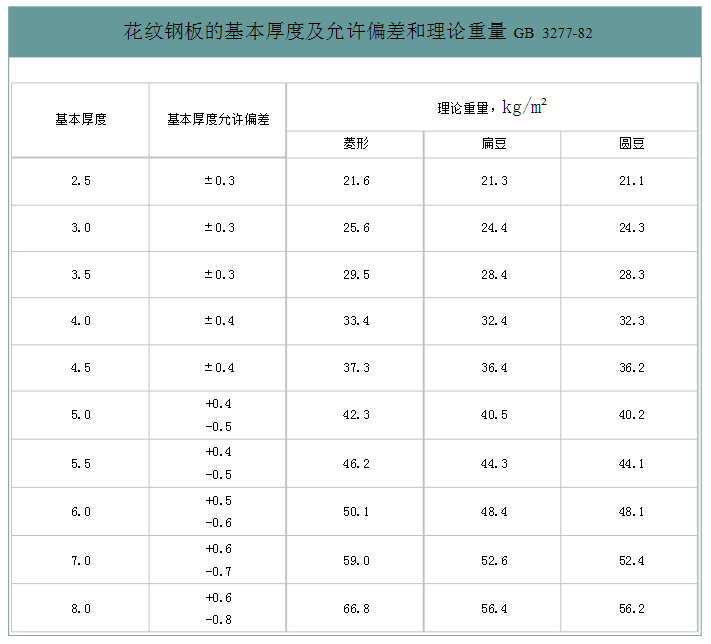

花纹钢板的基本厚度及允许偏差和理论重量
花纹钢板的基本厚度及允许偏差和理论重量

       在GB/T3277-91花纹钢板中华人民共和国国家标准中的3.5小节还有如下规定:花纹纹高不小于基板厚度0.2倍;在标准中的5.2小节有如下规定:钢板的基本厚度和纹高,在宽度方向距边部不小于40mm处测量。通过上述内容,我们对花纹钢板的厚度测量就有参考依据了。花纹钢板的厚度测量过程可以为:

       第一步,随机抽取一块花纹钢板,并随机取其中的3个部分进行厚度测量。
       第二步,根据上述标准,我们可以选用测厚规作为测量花纹钢板厚度的测量工具。花纹钢板的最大厚度为8.0mm,测厚规测量的最大量程为0-10mm,加上花纹的高度,其厚度范围仍在10mm以内。另外,标准中规定测量时,距边部的距离不小于40mm。我们就必须选用深喉型的测厚规,例如使用日本(PEACOCK)孔雀测厚规H型,PEACOCK孔雀测厚规H型技术指标:测量范围:0-10mm、测量精度:0.01mm、喉深:H型 120mm、测头样式:Φ10mm陶瓷平面。120mm的喉深可以轻松满足要求,Φ10mm陶瓷平面测头,在测量时也可以对花纹钢板基础厚度进行测量,测量花纹纹高也可以。
       第三步,开始测量。在测量之前,需要清理花纹钢板表面。然后校正下仪器测厚规。根据事先选取的点,先对花纹钢板的基本厚度进行测量,读取数值并记录。再对有花纹的点进行测量,从而计算出花纹的高度。
       第四步,将上述三个点的基础厚度以及花纹高度分别计算平均值,对比花纹钢板的基本厚度及允许偏差和理论重量表,查看数据书否符合国家标准。

       花纹钢板的厚度测量,我们需要注意选择厚度测量工具,例如游标卡尺虽然也能对厚度进行测量,但由于花纹钢板的花纹会影响测量,另外GB/T3277-91标准中也有规定要求距边部不小于40mm处测量,所以游标卡尺不符合测量要求,卷尺这类的尺子测量无法测量,且测量会不精准。
