各种涂镀层厚度测量方法

发布时间:2019-09-09
       我们一般常见的涂层有很多,甚至很多时候我们自己都需要对某个物体表面进行喷涂,形成一个防护涂层。电镀层与涂层具有相似的功能和形态,其本身也较薄,由于技术原因,一般只有电镀厂家才能进行对物体电镀形成镀层。而在电子线路板制作行业,也存在一个膜层,即干膜和湿膜。上述三种涂镀膜层,对厚度在其行业和应用上都是具有需求的,不能太厚也不能太薄,所以都涉及到涂镀层厚度测量的问题。下面我们就各种涂镀层的不同,对其厚度测量采用的仪器测量方法进行讲述。

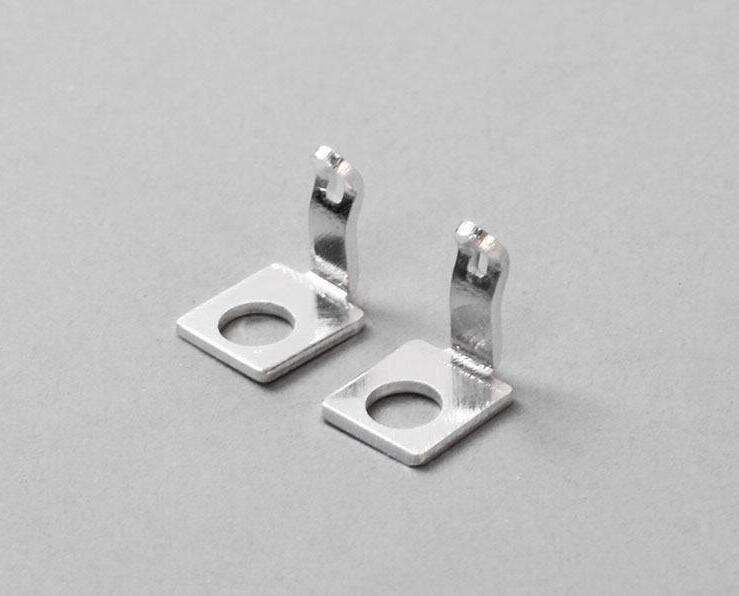

工件电镀层

工件电镀层

       涂层也称为膜层,是覆盖在金属,织物,塑料等物体表面的一层材料,具有美观、防腐、防剐蹭、绝缘等功能。涂料可以为气态、液态、固态,通常根据需要喷涂的基质决定涂料的种类和状态,当涂料喷涂完成后,会在物体表面上形成一层薄薄的涂层。例如我们常见的汽车表面油漆,就是这种类型的涂层。一般涂层的测量可以根据基体与膜层材料的特性选择涂层测厚仪(也可以成为膜层测厚仪、漆膜测厚仪),涂层测厚仪有磁性法测厚仪和非磁性法测厚仪,就是人们常说的Fe基与NFe基测厚仪,也有的涂层测厚仪可以进行两种测量模式的转换。涂层测厚仪对涂层的厚度测量方法和测量原理,请参考此处文章涂层测厚仪测量油漆层厚度涂层测厚仪工作原理。涂层测厚仪的厚度测量范围一般为0-1250μm,大部分的电镀、涂层厚度都在这个测量范围之内。

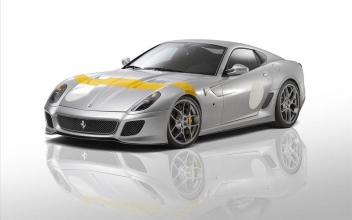

汽车表面的油漆层

汽车表面的油漆层


       人们在同腐蚀作斗争中,采取了许多行之有效的措施,电镀就是其中的重要手段之一。电镀是利用电解原理在金属表面镀上一层其它金属或合金的过程,是利用电解作用使金属等材料表面上附着一层金属膜的工艺,从而达到防止金属氧化(如锈蚀)、提高耐磨性、导电性、反光性、抗腐蚀性、及、美观等作用。电镀能提高金属零件在使用环境中的抗蚀性能;装饰零件的外表,使其光亮美观;提高零件的工作性能,如硬度,耐磨,导电性,电磁性、耐热性,钎焊性及其他特殊性能。电镀层的厚度测量也可以使用涂层测厚仪进行测量。

       膜层按照其种类可以分为干膜与湿膜,这两种膜层在厚度上都需要进行测量,但所使用的测量工具是不同的。PCB干膜和湿膜都是用于做线路板的原材料,干膜是一种高分子的化合物,它通过紫外线的照射后能够和一种聚合反应形成一种稳定的物质附着于板面,从而达到阻挡电镀和蚀刻的功能。湿膜(Wet film)就是一种感光油墨,是指对紫化线敏感,并且能通过紫外线固化的一种油墨。干膜湿膜基本上功能是类似的,但是如果表面较不平整或不必建立较厚的高度或要十分薄的膜厚等状况,厂商都可以考虑使用湿膜。对于较薄的膜厚,尤其是15μm以下的厚度干膜是不容易做到的。在上焊漆方面几乎都是使用湿膜,至于在内层板方面的应用,湿膜的比例也愈来愈高,这是因为廉价及技术成熟度逐渐改善的缘故。但是两者在内层板制作方面。湿膜的厚度测量一般使用湿膜计进行测量,湿膜计的测量原理是:仪器由一个凸面镜(曲率半径为250mm)和两个金属圆管组成,使用时手缓缓将表面管向下压,以使得装在底部的透镜通过湿膜触及底材表面,量取涂料在透镜上沾附部分的直径,按照公式计算即可得出湿膜厚度。

       在上述对涂镀层厚度的测量上,我们提到了涂层测厚仪与湿膜计,其实对涂镀层的厚度测量还可以采用其他方法,例如射线法、激光法等等,考虑到测量方便程度及性价比的因素,以及测量涂镀层厚度的专业性,还是建议大家使用这两种涂镀层、膜层厚度测量仪器。
