灰度/彩色测试卡简介
灰度/彩色测试卡TE232设计用于评估电子照相机的半色调和色彩再现。两个11阶灰阶条按相反的方向排列在灰色背景(D≈0.62,透射值= 24%)中,并且灰阶条上下有三原色以及青色、紫色和黄色组成的色块。
灰阶密度:伽马= 0.45,透射值(亮度):伽马= 2.2,正好是伽马=0.45的倒数值。伽马系数0.45适用于透射值> 1.8%(最大亮度100%)。在0和1.8%之间,伽马函数显示线性步进(系数为4.5)。在图中最黑的灰阶伽玛函数对应于Rec.709。最佳伽玛校正相机的输出产生两个11阶相反的线性步进信号(无彩色信号)。灰度的动态范围为63:1。
11阶灰度值如下:
Step灰阶 | Density密度 |
Reflectance in % 反射率 |
1 | 0.05 | 89.2 |
2 | 0.14 | 72.3 |
3 | 0.23 | 59.1 |
4 | 0.33 | 46.5 |
5 | 0.45 | 35.6 |
6 | 0.58 | 26.3 |
7 | 0.73 | 18.5 |
8 | 0.91 | 12.2 |
9 | 1.14 | 7.3 |
10 | 1.43 | 3.7 |
11 | 1.85 | 1.4 |
色块代表三原色红色,绿色和蓝色以及三种次要颜色青色,紫色和黄色。由于不可能在反射率图上描绘100%饱和颜色,因此饱和度降低到70%,同时确定30%的增白。因此红色的RGB信号应为70%红色; 30%绿色和30%蓝色。相应地确定其他颜色。为了在伽马中生成这些RGB颜色,测试图的颜色是使用矩阵和伽马算法根据Rec.709。测试卡的颜色表示对这些标称值的最佳可能近似。

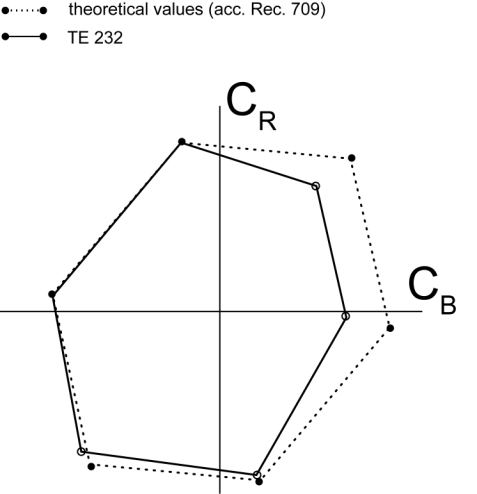

下图显示了标称值(虚线)和实际值。
